吸音計測解析装置

型　　式 �〃彗�:垂直入射吸音計測システム(RION9301)
��解析:積層構造吸音特性予測システム (STRATI-ARTZ)
メーカー �．螢�ン（株）　��日本音響エンジニアリング（株）
仕　　様 【解析能】
�／眥焼�射吸音率の計測
・測定周波数帯域　125Hz〜6300kHz（低周波管:φ100mm、高周波管:φ29mm）
・音響管を用いて伝達関数法により計測
��音響材料の吸音特性予測
・任意の積層構造をもつ材料の吸音性能をシミュレーション
・対応音響モデル　多孔質材料モデル（Biot、KATO、弾性材料他）
・材料因子(厚み、嵩密度等）の変化が吸音特性に及ぼす影響を可視化

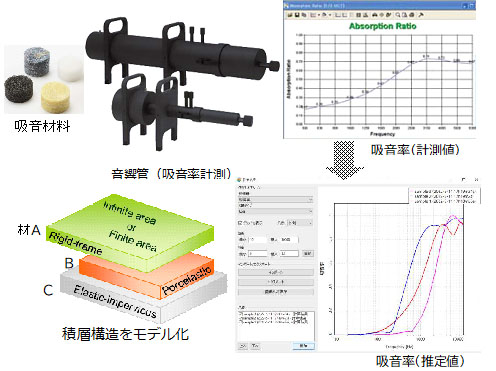

＜機器の概要＞
　吸音材料について吸音率を計測し、吸音性能をシミュレーションにより予測することができます。
＜主な使用事例・特徴＞
　織物ニット等の繊維製品や、多孔質繊維材・不織布・樹脂発泡材等の産業建設資材といった音響材料の吸音率を計測し、吸音性能を予測します。例えば、材料の厚みや嵩密度を変えた場合の吸音特性や、他の材料と組み合わせて積層材とした場合の吸音特性を予測することができるので、吸音遮音材の設計開発に役立ちます。
設置年月 2025/12
担 当 者 機械・金属部　筧、上出　　　
使 用 料 1,300円／1時間
