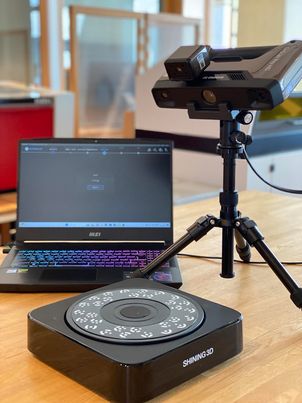

ポータブル３Ｄスキャナー

型　　式 Einscan Pro HD
メーカー SHINING 3D
仕　　様 光源：LED（白色）
3D精度（最大）：0.04�弌、┯把螢好�ャン時
ポイント間隔（3D解像度）：0.24�弌、┯把螢好�ャン時
被写体深度：±100��
対象物との距離：510��

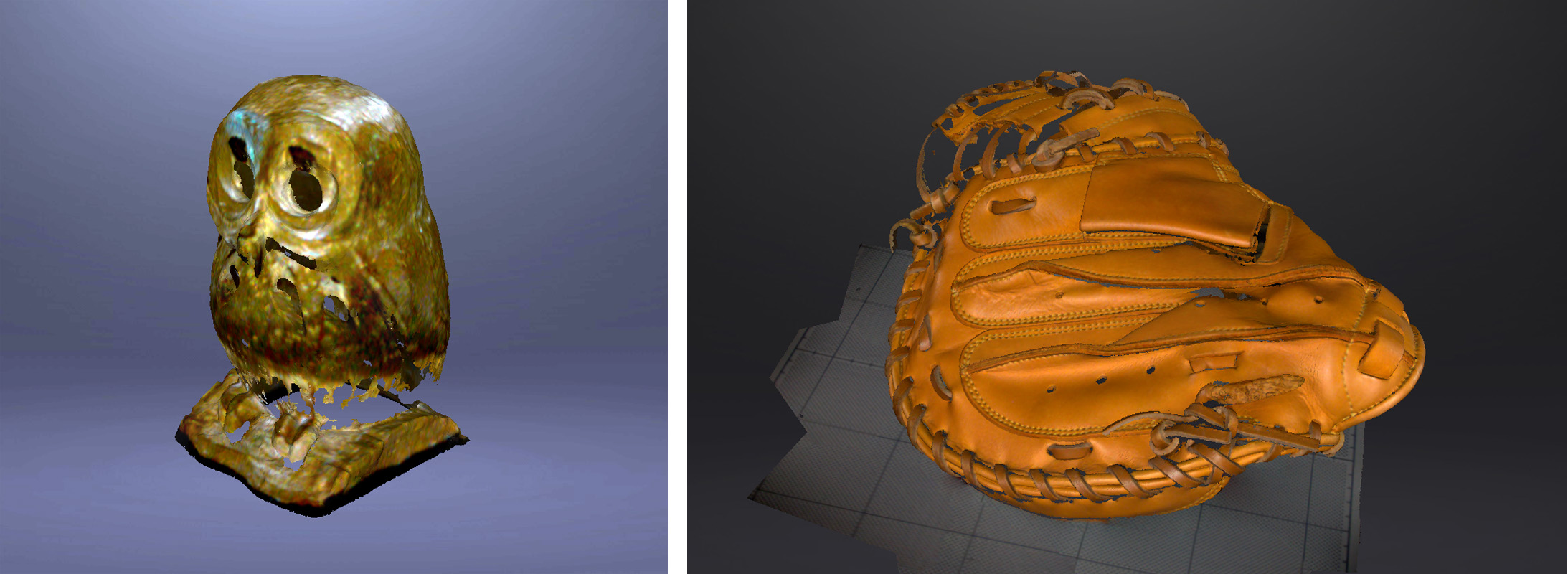

テクスチャスキャン：可（フルカラー）
データ出力：OBJ、STL、ASC、PLY、P3、3MF
操作用PC：MSI（KATANA 15 B12V)
＜機器の概要＞
　本装置は、LEDの光源により幾何学的な模様を対象物に投影し、模様の変化を読みとることで立体形状を測定する「パターン投影法」が採用されています。軽量で手持ち式のため、簡単に持ち運び可能、三脚固定・ハンドヘルドの両方で測定可能なため、幅広いサイズの対象物をスキャンできます。三脚固定の場合は、付属の回転テーブルを使用することで安定した測定ができます。また、フルカラーでの測定も可能です。
＜主な使用事例・特徴＞
・既存パーツや製品の3D形状を測定して設計や製造を行うリバースエンジニアリング
・希少性のあるもの、オーダーメイド品、経年変化する物の立体データ保存、デジタルアーカイブ作り
設置年月 2023/7
担 当 者 化学・繊維部　松嶋、呉籐　　　
使 用 料 400円／1時間
