三次元座標測定機

型　　式 MICURA
メーカー ZEISS
仕　　様 測定範囲　　　　：500mm(X)×500mm(Y)×500mm(Z)
測定精度E0,MPE：0.7 + L/400（μm）【 L：測定長さ（mm）】
最大積載重量　　：280kg
マニュアル測定、CNC測定、歯車測定
＜機器の概要＞

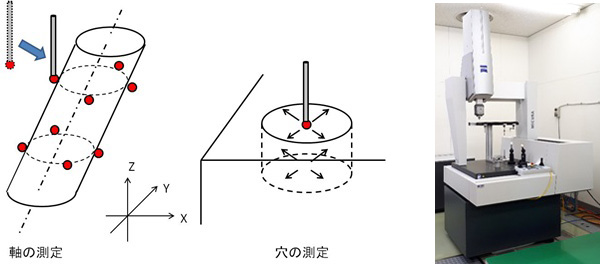

　先端ルビーの接触子（スタイラス）を試料表面に接触させ、試料の形状を測定する装置です。接触式であるため、信頼性が高く、1μm単位での試料の寸法測定を行うことが可能です。

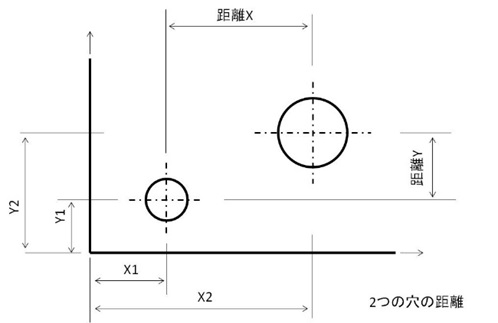

　寸法、軸や穴の中心軸の傾き、試料表面の平面度、真直度等の測定を行うことが可能です。
　専用の歯車測定ソフトウェアを用いて、JIS B1702-1に準拠した平歯車の歯すじ、歯形測定を行うことも可能です。
＜主な使用事例・特徴＞
　金属、樹脂成形品など様々な素材の部品、金型の高精度寸法測定。平歯車の歯すじ、歯形測定。
設置年月 2020/2
担 当 者 機械・金属部　三好、佐賀、笠嶋、川栄　　　
使 用 料 7,800円／１時間
