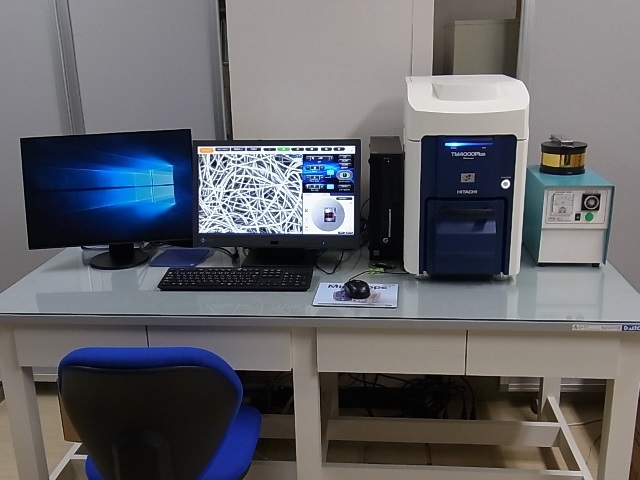

卓上走査型電子顕微鏡

型　　式 Miniscope TM4000Plus
メーカー �蠧�立ハイテクノロジーズ
仕　　様 検出器　　　　：反射電子検出器、二次電子検出器
倍　率　　　　：10〜100,000倍
加速電圧　　　：5kV、10kV、15kV
最大試料サイズ：径80mm×厚さ50mm
画像信号　　　：反射電子、二次電子、合成（反射電子＋二次電子）
試料可動範囲　：X40mm、Y35mm
＜機器の概要＞
　本装置は、電子線で試料表面を走査し、そのとき試料から出る情報（二次電子、反射電子）を検出してモニターに拡大像を表示することにより、材料の微細な表面状態を観察する装置です。
　また、検出する信号をX線に変えることで、試料の表面形態だけでなく、材料の元素分布図などを得ることができます。
＜主な使用事例・特徴＞
　繊維、樹脂、セラミックス、金属など、あらゆる試料の表面観察に使用しています。繊維などの非導電性試料も、低真空のため、前処理(コーティング)せずに観察することができます。
設置年月 2018/10
担 当 者 化学・繊維部　帰山、斉藤、中山、岩下　　　
使 用 料 2,040円／１時間
