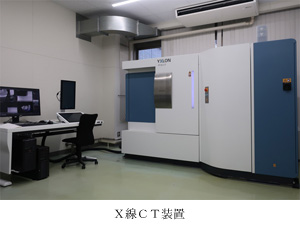

Ｘ線ＣＴ装置

型　　式 FF35 CT Metrology
メーカー エクスロン・インターナショナル��
仕　　様 ＜Ｘ線管＞
第１：反射型開放管
最大電圧：225kV、最大出力：320W、最小焦点寸法：5μm、出力自動補正機能
第２：透過型開放管
最大電圧：190kV、最大出力：80W、最小焦点寸法：0.7μm、出力自動補正機能

＜検出器(ＦＰＤ)＞
サイズ：249×302mm(1792px×2176px)、濃度分解能：16bit

＜マニピュレータ＞※（）内は第２Ｘ線管の場合
FOD：0〜965（890）mm、FDD：535（480）〜1210（1130）mm、
テーブル：φ200(水平移動±150mm)、
Ｘ線管・ＦＰＤ：垂直500mm同期移動、グラナイトステージ、
アクティブ除震

＜ワーク＞
最大サイズ：φ300×H500mm、最大重量：30kg

＜精度＞
MPESD＝8.0μm＋L/75 (L=mm)　※ただしφ228×H189mmまで
＜機器の概要＞
　非破壊にてワーク内部の観察が可能です。
　また、ドイツ技術者協会規格VDE/VDI 2630-1.3に準拠しており、計測用CTとなります。

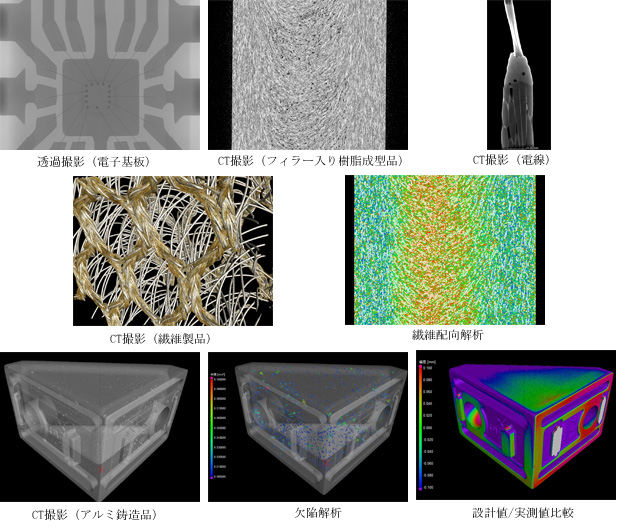

＜主な使用事例・特徴＞
�‘�視撮影
・電子基板やケーブルの内部断線の確認。
��断層写真撮影(CT)
・電気部品（樹脂モールドやケース内の電線など）の内部観察。
・成型品（金属・樹脂）の内部欠陥観察。
・フィラー入り樹脂成型品の内部欠陥観察およびフィラー配向観察。
・繊維製品の観察。
�２鮴�
・座標計測
・設計値/実測値比較
・肉厚解析
・欠陥/介在物解析
・繊維配向解析
��STLデータの出力(CT)
・内部が複雑な形状の部品のリバースエンジニアリング。
設置年月 2019/2
担 当 者 機械・金属部　田中、佐々木、川栄、笠嶋、佐賀　　　
使 用 料 7,440円／１時間
