スキャナ型3次元測定機

型　　式 VL-300
メーカー �螢�ーエンス
仕　　様 測定範囲　　：φ70mm×H50mm(高倍)、φ300mm×H200mm(低倍)
繰り返し精度：2μm
測定精度　　：±10μm
ズーム　　　：デジタル0.1〜8倍
耐荷重　　　：10kg
＜機器の概要＞
　複雑な立体に対して、非接触で寸法測定を行う装置です。

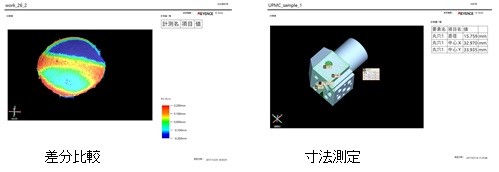

　3Dスキャナとして機能し、3DCADデータと実サンプルの差分比較、点群・メッシュデータ出力、複数にわけて測定したデータの合成・連結が可能です。さらに、校正証明書を付属し、測定後の３Dデータから任意箇所の幾何公差、座標測定が可能です。
＜主な使用事例・特徴＞
　金属、樹脂成形品など様々な素材の部品の形状評価、寸法測定。
設置年月 2017/7
担 当 者 機械・金属部　三好、佐藤、田中、山口、笠嶋　　　
使 用 料 1,320円／1時間
