３ＤＣＡＤデータ修復ソフト
| 型 式 | CADfix |
|---|---|
| メーカー | ��IDAJ |
| 仕 様 | 機能
＜修正機能＞ 抜け落ちた面の自動検出・自動作成 エッジループから面の作成 等 ＜形状簡略化機能＞ 穴の削除 フィレットの削除 微小要素の削除 CADデータ（入力、出力） STEP、IGES、Parasolid、ACIS（SAT）、STL |
＜機器の概要＞3DCADデータ修復ソフトは、3DCADデータの修復や形状簡略化が行うことができます。 3DCADデータを用いて構造解析等のシミュレーションを利用する場合、面の抜け落ちなどの不具合があると正しく解析を行えません。また、微小な形状があるとメッシュが細かくなりすぎるなど解析の効率が悪くなります。このソフトを利用すれば、抜け落ちた面の修復や、穴やフィレットなど構造解析には不要な微小形状の削除が行えます。

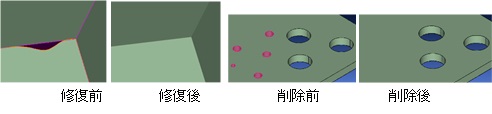

＜主な使用事例・特徴＞・抜け落ちた面の修復 ・小さな穴の削除 |
|
| 設置年月 | 2017/9 |
| 担 当 者 | 機械・金属部 山口、芦原 |
| 使 用 料 | 510円／1時間 |
