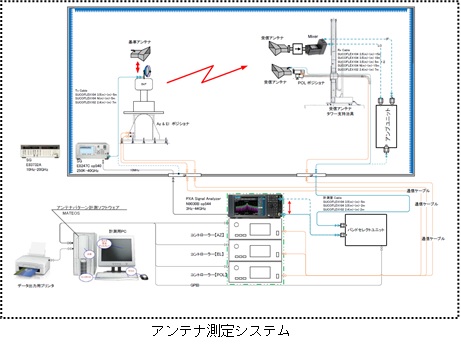

アンテナ測定システム（衛星評価システム）

型　　式 N9030B-544、MATEOS
メーカー キーサイトテクノロジ、マイクロウェーブファクトリ、デバイス
仕　　様 スペクトラムアナライザ：3Hz〜44GHz
アンテナ　　　　　　　：標準ゲインホーンアンテナ(1.7〜33GHz)
　　　　　　　　　　　　円偏波アンテナ(0.4〜40GHz)
　　　　　　　　　　　　クアッドリッジホーンアンテナ(0.4〜18GHz)
アジマスエレベーションテーブル
　　　　　　　　　　　　アジマス部回転範囲：±180度有限回転(0.01度分解能)
　　　　　　　　　　　　エレベーション部：±45度(0.01度分解能)
アンテナタワー　　　　：1〜4m(1mm分解能、チルト角付)
測定項目　　　　　　　：アンテナパターン、占有帯域幅、交差偏波識別度、輻射電力
＜機器の概要＞
　大型電波無響室の中で、アンテナが放射する電波の強度を測定し、放射する方向と電波強度の関係を試験します。
　40GHz以下の電波に対応した種々の標準アンテナを用意し、特に衛星通信に使われる、円偏波に対応したアンテナを備えて、衛星に搭載されているアンテナの特性を測定・解析できるシステムになっています。
＜主な使用事例・特徴＞
　電波の反射が特に小さな領域(Quite Zone)の中に小型衛星を設置し、衛星の通信性能を測定し、無線局認可に必要なデータを得ることができます。
設置年月 2018/2
担 当 者 新産業創出研究部　千代、根尾　　　
使 用 料 7,230円／1時間
