大動変位振動試験機

型　　式 J250/SA5M
メーカー IMV��
仕　　様 加振力　　　：35kN
最大速度　　：2.4m/s
最大変位　　：100mmP-P（機械的ストローク120mmP-P）
振動周波数　：5〜2000Hz
最大搭載質量：600kg（可動部質量45kg）
試験種類　　：正弦波、ランダム波、ショック波
＜機器の概要＞

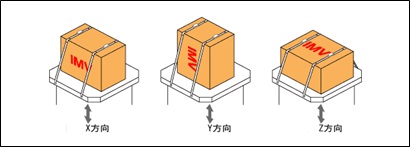

　本装置は、試験機のテーブルに取り付けられた供試体(被試験体)に水平、垂直方向に任意に設定した加振力、振動数、加速度の強制振動を発生させて、その時の疲労、強度、耐久性を試験する装置です。これにより、材料や製品の振動の負荷による挙動特性の変化、破壊や異常の有無を評価します。
＜主な使用事例・特徴＞
　電子機器や構造物あるいはそれらをダンボール等に梱包した状態の試料に対して、想定される使用条件に合わせた加振条件を設定し、耐久試験を行うことができます。
（例１）自動車に搭載されるカーナビに振動を加えて、試験後も正常に動作するかを確認します。
（例２）ダンボールに梱包した商品をトラックで配送するが、振動で商品に傷がつかないか確認します。
設置年月 2017/2
担 当 者 機械・金属部　佐々木、川栄　　新産業創出研究部　岸本、元山
使 用 料 3,770円／１時間
