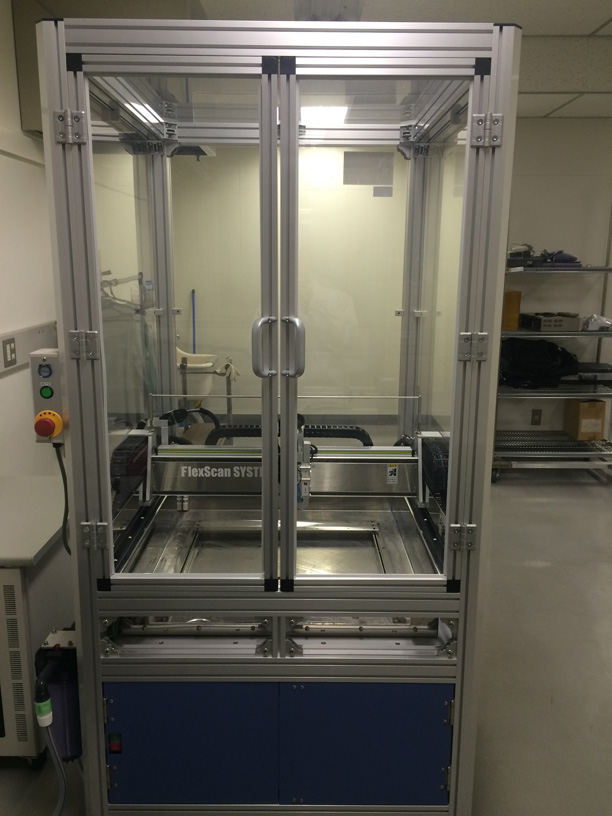

超音波探傷装置

型　　式 −
メーカー インサイト��
仕　　様 超音波探触子：10、15、25、50MHz
有効スキャニングエリア：600mm×600mm
対応試験規格：ASTM D 7136、JIS K 7090対応
解析方式　　：パルス反射法
解析モード　：欠陥面積・欠陥率解析、3D画像解析
＜機器の概要＞
　本装置は、炭素繊維等の強化繊維と熱硬化性・熱可塑性樹脂を用いた平板状の繊維強化複合材料(FRP)を内部欠陥検出・画像解析する装置です。水中に放射された超音波パルスが水中に設置した平板状のFRPに当たって反射したエコーを探触子で受信し、その波長・波形を解析することで、層間剥離やボイド(空隙)などの内部欠陥を解析することが可能です。
＜主な使用事例・特徴＞
　測定後の画像解析において、FRP内部の欠陥面積・欠陥箇所をはじめ、3D画像による厚さ方向の画像解析が可能です。また厚さ方向での各層毎の画像分割が可能で、分割数は最大250分割まで設定でき、各層での欠陥箇所を観察できます。
設置年月 2016/12
担 当 者 新産業創出研究部　山田、小林　　　
使 用 料 2,950円／１時間
