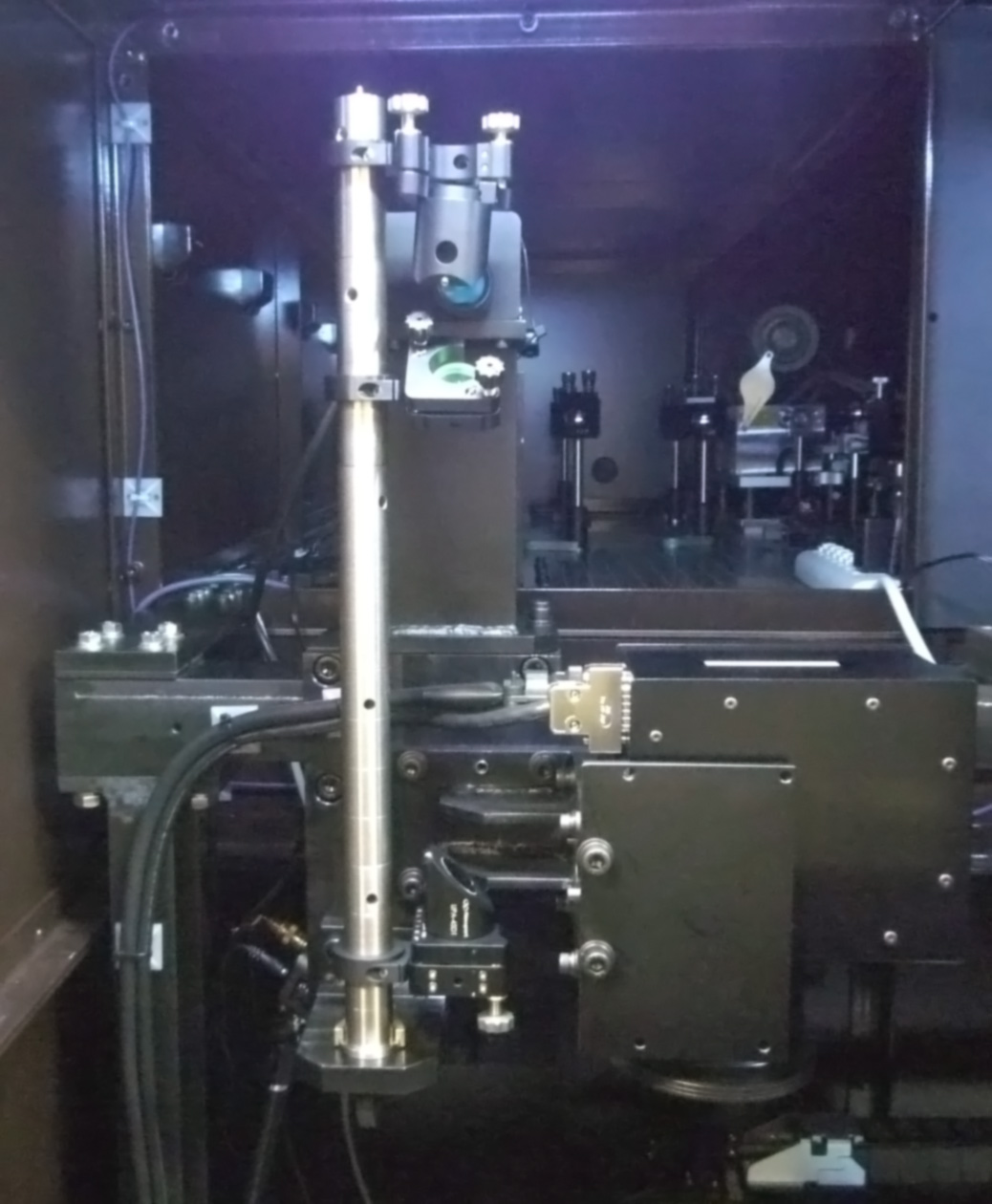

ガルバノスキャナ

型　　式 LGV2.5-C
メーカー �螢福Ε妊奪�スプロダクツ
仕　　様 XY軸スキャナミラー(キャノン製GH-315)
・スキャン角度(XY軸)：±20°
・走査領域(XY軸)　　：100×100mm
・読込可能なファイル形式：
　DXF,DWG,BMP,JPG,GIF,PCX,PLT,WMF,EMF,EPS,MCL

Z軸ボイスコイルモータ(テクノハンズ製VCM012)
・有効ストローク：±4mm
・最小分解能　　：0.1μm
・動作速度　　　：1-200mm/s
＜機器の概要＞
　XY軸を駆動させる2軸のデジタル制御のスキャナミラー、Z軸を駆動させる直動モータを備えており、レーザ光を高速に走査・照射可能です。
＜主な使用事例・特徴＞
　レーザ重畳加工システムのレーザ発振器と組み合わせて使用することで、金属、樹脂、複合材料など幅広い材料に対して、複雑な形状のマーキング、スクライビング加工が可能となります。
設置年月 2016/2
担 当 者 機械・金属部　芦原、佐藤　　　
使 用 料 850円／１時間　本装置を使用の際は、別途レーザ重畳加工システムの使用料(2,140円/1時間)が必要となります。
