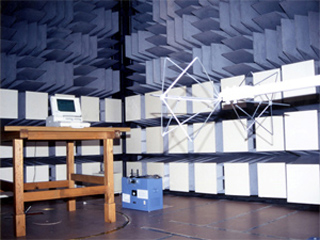

電波暗室（5面電波暗室）
| 型 式 | ５面電波無響室 |
|---|---|
| メーカー | TDK�� |
| 仕 様 | 規格 ：3m法電波暗室
有効寸法 ：縦7m×横5.5m×高5m 周波数範囲 ：30MHz〜1GHz ターンテーブル：直径2m、連続回転 電気設備 ：単相2KVA,三相6KVA、45〜65Hz、95〜245V EMI自動測定システム 150kHz〜1GHz LISN、EMIクランプ、バイログアンテナ使用 |
＜機器の概要＞外部からの電波を遮蔽し、内部で発生した電波は壁面で吸収して、反射しないような環境をつくることができる部屋です。 この環境下で、電子機器が発生する電磁気雑音の強度測定や、誤動作試験を行うことができます。 電子機器関連業界の新製品・新商品開発を支援する設備です。
＜主な使用事例・特徴＞
・不要放射雑音測定(30MHz〜1GHz) 電子機器が、雑音として空間に放射する電波の強度測定 ・雑音端子電圧測定(150kHz〜30MHz) 電子機器の電源線に伝導する雑音強度の測定 ・雑音電力測定(30MHz〜230MHz) 電子機器の電源線から空間に放射する電力の測定 ・放射雑音イミュニティ試験(80MHz〜1GHz) 電子機器が受ける電磁気雑音に対する耐性を試験 |
|
| 設置年月 | 1991/12 |
| 担 当 者 | 機械・金属部 橋本 新産業創出研究部 根尾 |
| 使 用 料 | 7,470円／１時間 |
