プローバーシステム

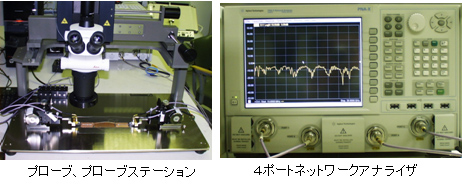

型　　式 プローブステーション　　　　　　：MTS-2000N
ＰＡＮ−Ｘネットワークアナライザ：N5242A
メーカー カスケードマイクロテック�蝓▲▲献譽鵐肇謄�ノロジー��
仕　　様 プローブ
　ＧＳＳＧプローブ　：端子間0.5mm、1mm、12GHz以下
４ポートネットワークアナライザ
　周波数　　　　　　：10MHz〜26.5GHz、デュアル信号源
　ダイナミックレンジ：120dB以上
　E-CALによる自動校正
　方向性　　　　　　：40dB以上(校正後)
　最大出力　　　　　：10dBm
物理層テストシステム(PLTS)ソフトウェア
　ネットワークアナライザを制御し、校正、測定、解析を自動化
　周波数ドメイン測定、アイパターン測定、
　タイムドメイン測定での複数のゲートを掛けた解析が可能
　周波数データからGRLCのパラメータを抽出
＜機器の概要＞
　差動信号を伝送する電子回路配線パターンの特性インピーダンスを測定できます。また、平衡伝送する伝送線路の損失特性、位相特性を測定することができます。高周波伝送線路の伝送信号品質の目安となる、アイパターンとしてソフト的に視覚化できるので伝送線路の良否を捉えやすいです。
＜主な使用事例・特徴＞
　極細同軸ケーブル特性インピーダンスの測定例を右図に示す。極細同軸ケーブルを２本使い差動伝送状態にして測定しています。
　グラフ中央部の平坦部がケーブルの特性インピーダンスで、約80Ωのケーブルであることが分かります。
設置年月 2011/12
担 当 者 新産業創出研究部　千代、根尾　　機械・金属部　上出
使 用 料 3,770円／１時間
