光特性評価装置

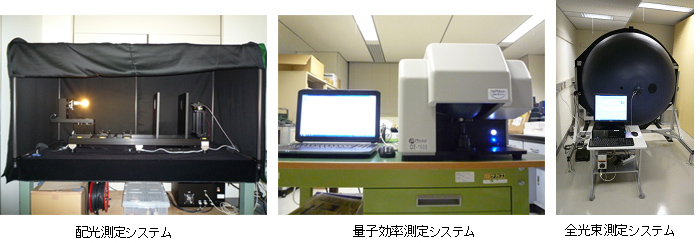

型　　式 全光束測定システム　：FM-1650
配光測定システム　　：GP-1000
量子効率測定システム：QE-1000
メーカー 大塚電子��
仕　　様 全光束測定システム
　積分球　　　　　：1650mm(65インチ)
　測定波長域　　　：360〜830nm
　測定可能全光束範囲：0.4〜50,000ルーメン

配光測定システム
　配光測定範囲　　：鉛直軸 0〜180°、水平軸 0〜360°
　受光器　　　　　：50mm積分球(アパーチャ面積100平方ミリ)
　測定波長域　　　：360〜830nm
　測定可能光度範囲：0.01〜25,000カンデラ

量子効率測定システム
　励起波長　　　　：360〜780nm
　測定試料　　　　：粉体、液体
＜機器の概要＞
　全光束測定システムと配光測定システムは、白熱球や蛍光灯などの従来光源をはじめ、LEDパッケージからLED応用製品まで幅広い光源を対象に、全光束・配光特性・色度・スペクトルなどの測定が可能です。
　量子効率測定システムは、粉体・液体の蛍光材料の内部量子効率や可視域でのスペクトルなどの測定が可能です。
＜主な使用事例・特徴＞

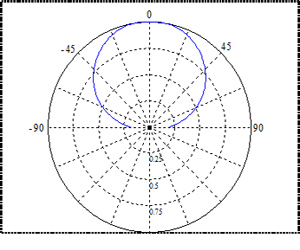

　右図は、電球型LED照明の配光分布を測定した例です。ほぼ±60゜の範囲を照らす照明器具であることがわかります。
設置年月 2011/12
担 当 者 新産業創出研究部　千代、根尾　　機械・金属部　上出
使 用 料 2,840円／１時間
