薄層シートスリット加工装置

型　　式 KL型スリッター＋WT-111Cトラバースワィンダー
メーカー �蠕沼疾什扈�
仕　　様 セット原反　　　：シート状（内径Φ3ｲﾝﾁ×長さMax450mm紙管巻き）
　　　　　　　　　幅Max350mm×厚さMax0.1mm×重さMax30kg
スリット方式　　：シャーカット方式
スリット加工速度：Max50m/min
スリット幅　　　：1,2,3,4,5,10,15,20,25mm可能
スリット条数　　：Max8条
巻き形態　　　　：リール巻き、トラバース巻き可能
　　　　　　　　　トラバース巻きの場合：Φ3ｲﾝﾁ×長さ100〜300mm紙管対応

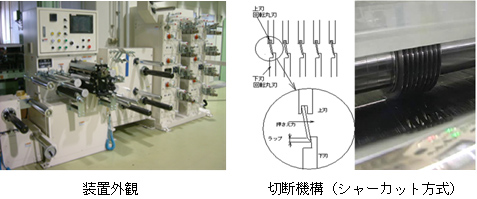

＜機器の概要＞
　ハサミで切断する機構に類似したシャーカット方式を採用しており、プリプレグシートを幅1〜25�个離董璽彎�に連続切断加工するスリット装置です。逃げ角がついた刃先を持つ上回転丸刃が、その先端を下回転丸刃側面に押し付ける刃組み機構になっており、高速かつ正確な幅でテープ状にできます。
＜主な使用事例・特徴＞
　炭素繊維などの強化繊維と熱可塑性樹脂からなるプリプレグシートを細幅に幅精度良く連続してスリットすることができます。
　その他、プラスチックフィルムや工程紙(紙)などもスリットすることができます。
設置年月 2011/2
担 当 者 新産業創出研究部　替地、山田　　　
使 用 料 3,200円／１時間
