複合材料切断機

型　　式 AC-400CF
メーカー �蟯歸貔什扈�
仕　　様 切断試料寸法　：幅400×長さ400×厚さ1〜12mm
取付けブレード：ダイヤモンドブレード(直径150�仟弍�)
自動送り装置　：10〜100mm/min
切断寸法　　　：幅6〜35��(マイクロメータ)

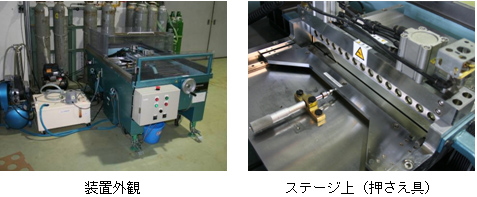

＜機器の概要＞
　マイクロメータで切断寸法を設定することによって、精度よく試験片を直線状に切断することがでる装置です。切断の際、試験片のズレや滑りを防ぐために試料の固定はブレードの両サイドを上から押える方式(実用新案登録第2023334)を採用しており、高精度な切断試料を得ることができます。また、ステージは一定速度で自動送りすることができ、均一な切断面を得ることができます。
＜主な使用事例・特徴＞
　CFRPやGFRPなどの各種複合材料板材の試験片(テストピース)の切断や端部のバリ取りなどに使用できます。その他、熱硬化性樹脂板材の切断にも使用できます。
　ただし、熱可塑性樹脂や金属の切断はバリが出るため不向きです。
設置年月 2009/11
担 当 者 新産業創出研究部　山田、中山　　　
使 用 料 1,250円／１時間
