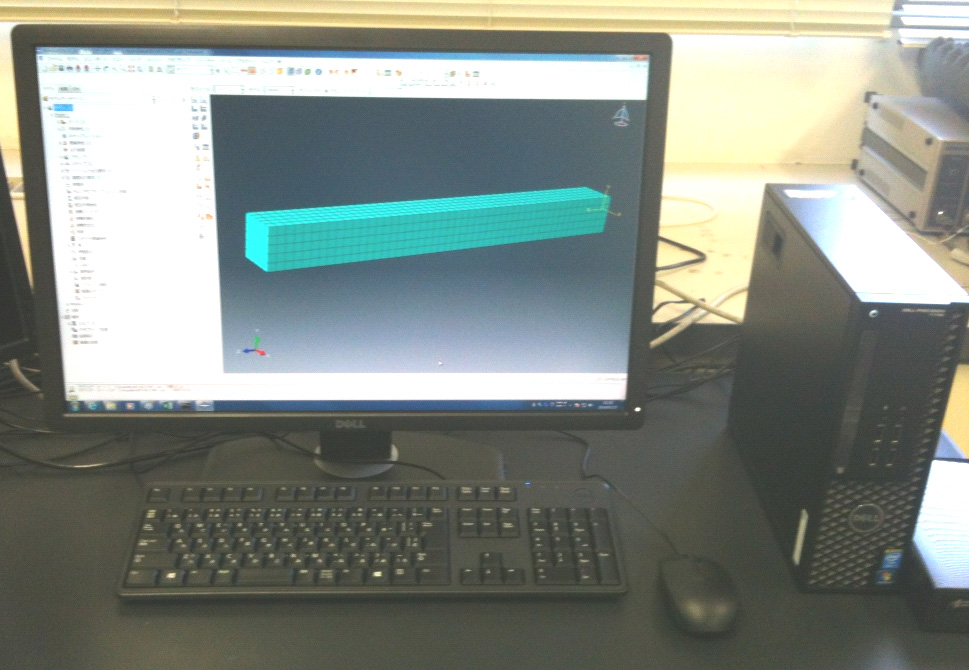

構造解析システム

型  式 Precision T7600
メーカー DELL
仕  様 CPU   :インテルXeonプロセッサ E5-2643
メモリ   :128GB(16GB×8)
OS    :Windows 7 Proffessional
ディスプレイ:24インチ
ソフトウェア:総合有限要素法解析プログラム
<機器の概要>
・線形静解析
・非線形解析(材料非線形、幾何学的非線形)
・固有値解析
・周波数応答解析
・時刻歴応答解析(過渡応答解析)

※解析に必要な物性値(ヤング率、ポアソン比等)、
CADデータ(*.sat,*.igs,*.stp)をご用意下さい。
<主な使用事例・特徴>
○線形静解析
モデル :10×10×100
材質  :SUS304
     (ヤング率:199GPa、ポアソン比:0.29)
荷重  :端面10N/mm^2(-y方向)
境界条件:端面完全固定
メッシュ:六面体二次
結果表示:変形図(倍率 5倍)
     コンター表示(ミーゼス応力)
設置年月 2013/12
担 当 者 機械・金属部 山口   佐々木
使 用 料 2,340円/1時間
